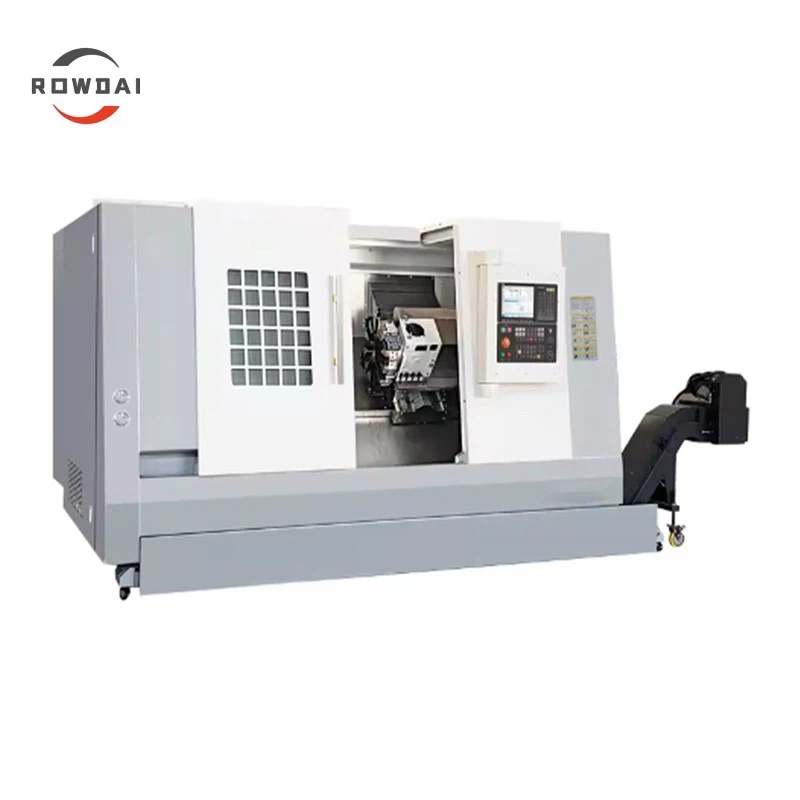

A CNC ferdeágyas eszterga tengely- és tárcsa alakú alkatrészeket képes feldolgozni, valamint menetek, ívek, kúpok, valamint forgó testek belső és külső felületeinek esztergálását hajtja végre, lehetővé téve a forgó alkatrészek hatékony, nagy-térfogatú és nagy pontosságú{2}}megmunkálását.
A kialakítás magában foglalja az olyan alkatrészek merevségének ésszerű összehangolását, mint az orsó, az ágy és a farokszár, jelentősen javítva a gép általános merevségét és stabilitást biztosítva nehéz vágás közben. Ezért a CNC ferde ágyas eszterga külső átmérőjének pontossága elérheti az IT6-IT7 fokozatot.
A CNC ferdeágyas eszterga, mint általános-célú szerszámgép, különösen alkalmas forgó alkatrészek hatékony, nagy-volumenű és nagy-precíziós megmunkálására olyan iparágakban, mint a mozdonygyártás, a repülőgépipar és a hadiipar.
Műszaki paraméterek
|
Specifikáció |
Egység |
TCK56 |
|
Max. hinta az ágy fölött |
mm |
560 |
|
Maximális vágási hossz |
mm |
500 / 1000 |
|
Maximális vágási átmérő |
mm |
280 |
|
Maximális fordulási átmérő a csúszólapon |
mm |
350 |
|
Szabványos vágási átmérő |
mm |
280 |
|
Orsó orr formája és kódja |
A2-6 |
|
|
Az orsó furatának átmérője |
mm |
65 |
|
Maximális rúdátmérő |
mm |
50 |
|
Orsó fordulatszám tartomány |
r/perc |
50-4500 |
|
Az orsó maximális kimeneti nyomatéka |
N.m |
177 |
|
Fő motor |
Kw |
15 (15 perc) / 11 (értékelt) |
|
Tokmány átmérője |
Hüvelyk |
10 |
|
X-tengely gyors mozgási sebessége |
m/perc |
30 |
|
Z-tengely gyors mozgási sebesség |
m/perc |
30 |
|
X-tengely mozgása |
mm |
200 |
|
Z-tengely mozgása |
mm |
550 / 1050 |
|
Szabványos szerszámtartó |
Vízszintes 12 állomásos szerszámtartó |
|
|
Tailstock utazás |
mm |
450 / 950 |
|
Kúpos farok hüvely |
Morse |
4# |
|
Külső körkés |
mm |
25*25 |
|
Fúrópenge átmérője |
mm |
φ40/φ32/φ25/φ20 |
|
A vágófej kiválasztja a közelben lévő szerszámot |
IGEN |
|
|
Súly |
kg |
4500 |
|
Max. terhelés: lemezes munkadarab |
kg |
200 (beleértve a tokmányt stb.) |
|
Max. Terhelés: Tengely munkadarab |
kg |
500 (beleértve a tokmányt stb.) |
|
Méret (hossz*szélesség*magasság) |
mm |
3570*1900*1850 (kivéve a forgácsszállítószalagot) |
Szerszámgép pontosság
|
Specifikáció |
Standard |
|
Pontosság |
IT6 |
|
A munkadarab kerekségének feldolgozása |
0,0025 mm/Ф75 |
|
A megmunkálási átmérő konzisztenciája |
0,010 mm / 150 mm |
|
A munkadarab síkságának feldolgozása |
0,010 mm/Ф200 mm |
|
A munkadarab felületi érdességeinek feldolgozása |
külső kör Ra 1,6μm Ívfelület, kúpos felület Ra 3,2μm |
|
XZ tengely pozicionálási pontosság |
0,01 mm / 0,01 mm |
|
XZ tengely ismételhetőség |
0,04 mm / 0,05 mm |
Feldolgozási kör
80 mm-es középmagasság, vízszintes típusú, 12 állomásos szerszámtorony interferencia diagram
