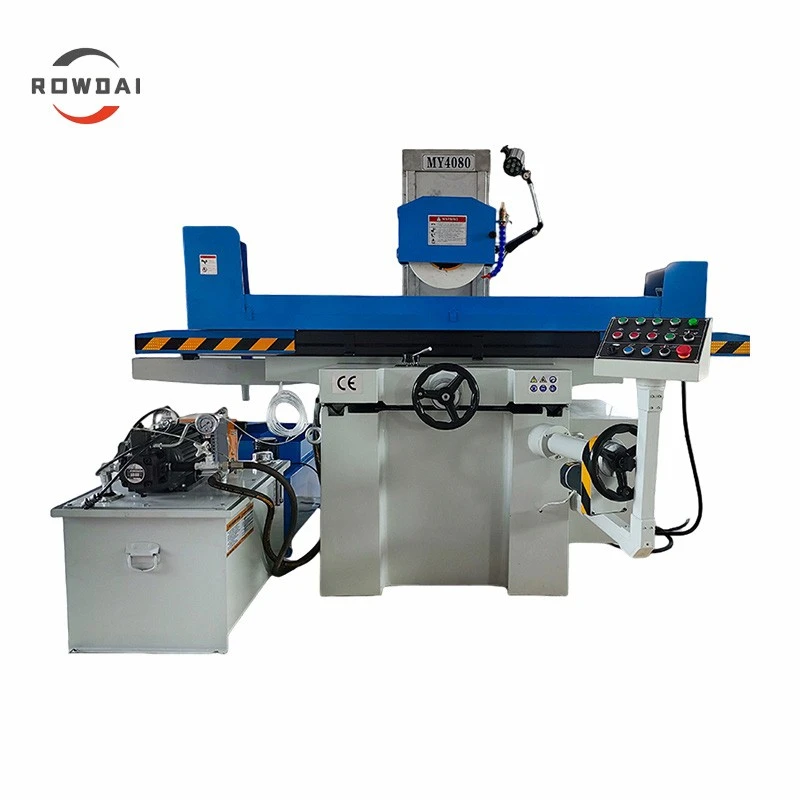

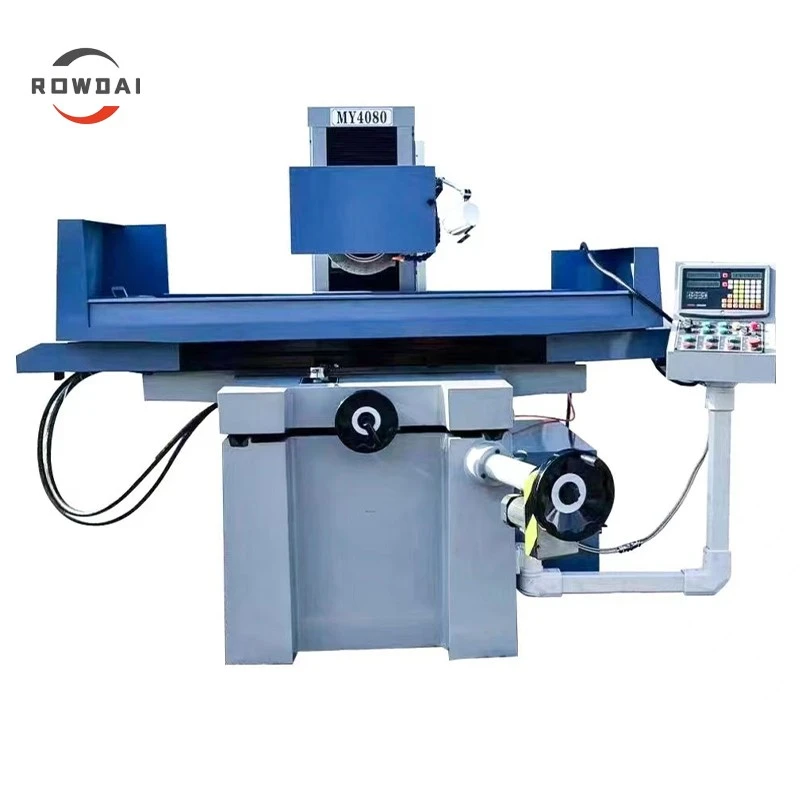

MY4080 új felületi csiszoló
Asztal (állandó mágneses tokmány) mérete: 800 * 400 mm
Függőleges mozgás: Manuális / Gyors mozgás + kézi / AC szervomotor
Keresztmozgás: Automatikus szakaszos / Motor / AC szervomotor
Hosszirányú mozgás: hidraulikus
Vezérlő (opciók): PLC rendszer / CNC rendszer

Termék besorolás

Felületi csiszológép

Share to

A szálláslekérdezés elküldése

Ezt az új felületi csiszolót elsősorban különféle anyagok, például acél, öntöttvas és színesfémek köszörülésére használják a köszörűkorong kerületén.

A munkadarab anyagától és alakjától függően különböző befogási és pozicionálási módszerek alkalmazhatók. Általános sík felületeknél a köszörülés elvégezhető elektromágneses tokmány segítségével vagy a munkadarabnak közvetlenül a munkaasztalhoz való rögzítésével. A sík felületek, a derékszögű-felületek, tetszőleges szögek, a hengeres végfelületek és más speciális formák csiszolhatók rögzítőelemekkel vagy több-funkciós, nagy teljesítményű-elektromágneses tokmányokkal.

Jellemzők

A köszörűkorong hűtőrendszere egy külön hűtőrendszerből áll, a köszörűkorongon lévő hűtőfolyadék-fúvókákkal és egy külön hűtővíztartályból a berendezés egyik végén.
Az új felületcsiszoló gépágy egyik végén önálló kenésszabályozó olajtartály található, amely folyamatosan keni a munkaasztal-mozgás vezetősíneit.
Az új felületcsiszoló vezetősín V{0}}alakú és lapos vas-műanyag vezetősínt alkalmaz.
A csiszolókorong feje kettős{0}}rétegű megerősítéssel biztosítja merevségét; a csiszolófej felfelé és lefelé irányuló mozgása csúszólemez szerkezetet vesz fel, amely megakadályozhatja a pontatlan adagolást a hosszú élettartam miatt.

Műszaki paraméterek

Leírás		Egység	MY4080
Asztal mérete (Sz × L)		mm	400×800
Max. hosszanti utazás		mm	830
Cross tranal		mm	420
Max. távolság az orsó középpontjától az asztalig		mm	500
Mágneses tokmány mérete		mm	400×800
Az asztal hosszirányú mozgásának sebessége		m/perc	7 - 16
Asztal keresztirányú mozgás	Automatikus adagolás	mm/perc	0.1 - 8
	Gyors sebesség	m/perc	990
	A kézikerék előtolása	mm/oszt.	0.02
Kerékfej függőleges mozgás	Automatikus adagolás	mm/löket	--
	Gyors sebesség	mm/perc	610
	A kézikerék előtolása	mm/oszt.	0.01
Köszörűkorong	Sebesség	fordulat	50Hz 1450 60 Hz 1750
Köszörűkorong	(Méret × Szé × ID)Méret	mm	350×40×127
A megmunkált felület párhuzamossága az alapfelülettel		mm	300:0.005
Orsó motor		KW	4
Hidranikus motor		KW	2.2
Hűtőszivattyú motor		KW	0.09
Keresztelőtolás motor		KW	0.06
Max. Az asztal terhelhetősége (mágneses tokmányt is beleértve)		kg	200
Teljes névleges teljesítmény		KW	7
A gép magassága		mm	1890
Bruttó súly		kg	2.75
Csomag méretei (H × SZ × M)		mm	230019002170
